[더테크=조명의 기자] 값비싼 질화갈륨 반도체를 복사하듯 생산할 수 있는 길이 열렸다.
광주과학기술원(이하 지스트)는 전기전자컴퓨터공학부 이동선 교수팀은 미국 매사추세츠공과대(이하 MIT)와의 공동연구를 통해 질화갈륨 원격 에피택시 기술을 개발했다고 19일 밝혔다.
이 기술을 사용하면 웨이퍼 위에 질화갈륨 반도체를 성장시킨 후 쉽게 떼어낼 수 있어 하나의 웨이퍼로 반도체를 복사하듯 계속 생산할 수 있다.
질화갈륨(GaN)은 흔히 볼 수 있는 LED 제작에 사용되는 반도체 물질. 레이저, 트랜지스터 등으로도 이용되며, 최근 전기차에 필요한 질화갈륨 전력반도체로 크게 주목받고 있다.
반도체 구조는 크게 웨이퍼과 반도체 물질로 이루뤄진다. 어진다. 마치 건물을 세울 때 기초(웨이퍼) 위에 건물(반도체 물질)을 지을 수 있는 것처럼 고품질의 반도체 물질을 성장시키려면 실리콘, 실리콘카바이드, 사파이어 등으로 만든 웨이퍼가 필수적이다.
반도체 물질은 이 웨이퍼 위에 웨이퍼와 동일하거나 유사한 물질을 아주 잘 정렬된 형태의 박막으로 성장시키는 에피택시 기술로 만들어진다.
기존 에피택시 기술은 약 1μm 두께의 반도체물질을 얻기 위해 대략 천 배인 1mm 두께의 웨이퍼가 소요됐고, 실제 활용되는 반도체 물질만을 떼어내어 사용하는 것은 기술적으로나 비용적인 면에서 매우 어려운 일이었다.
2017년 MIT 김지환 교수가 최초로 제안한 원격 에피택시 기술은 웨이퍼 위에 그래핀처럼 매우 얇은 2차원 물질을 올리고 그 위에 반도체물질을 성장시키는 독특한 기술이다. 웨이퍼의 특성을 그대로 복사한 박막 형태의 고품질 반도체 물질을 얻을 수 있을 뿐 아니라 이를 웨이퍼에서 박리까지 할 수 있어 이론적으로는 웨이퍼를 무한히 재사용할 수 있게 된다.
이 기술은 웨이퍼 표면의 전기적 특성이 그래핀 막을 투과하는 것을 이용한 원리로, 반도체 물질이 웨이퍼와 직접적으로 결합하지 않아서 반도체 물질만 박리할 수 있다. 마치 막대자석(웨이퍼) 위에 종이(그래핀 막)를 올리고 쇳가루(반도체 물질)를 뿌리면, 막대자석에 직접 쇳가루가 붙지 않고도 종이를 사이에 두고 양극에 모이는 현상과 비슷하다.
특히 LED 디스플레이나 전기차 충전장치에 널리 사용되는 질화갈륨 반도체는 질화갈륨 웨이퍼를 써야 가장 효율이 좋음에도 불구하고, 가격이 사파이어 웨이퍼보다 약 100배 비싸므로 결정성이 천 분의 일 수준에 불과한 사파이어 웨이퍼를 사용해오던 실정이었다.
이런 이유로 값비싼 질화갈륨 웨이퍼를 재사용할 수 있는 원격 에피택시 기술에 대한 기대가 높아지고 있다.
그러나 산업계에서 주로 이용하는 금속 유기화학 기상증착 방식과 같은 고온 성장 조건에서 원격 에피택시 기술을 적용할 경우, 질화갈륨 웨이퍼 표면이 분해돼 그래핀 막이 손상되기 때문에 적용이 불가능할 것으로 판단되고 있었다.
연구진은 질화갈륨과 유사한 특성을 갖는 질화알루미늄(AIN) 웨이퍼를 도입함으로써 금속 유기화학 기상증 방식만으로 질화갈륨 박막을 성장시키고 박리시키는 원격 에피택시 기술을 구현하는데 성공했다.
이번 연구로 원격 에피택시 기술을 통해 결정성이 높고 값비싼 질화갈륨 반도체를 산업현장에서 복사하듯 생산할 수 있는 길이 열렸다. 실제로 반도체 생산에 적용될 경우 고품질의 반도체물질을 매우 저렴한 가격에 양산할 수 있게 된다. 박막 형태로 성장된 반도체만을 떼어내 쓸 수 있으므로 여러 기능의 다양한 반도체를 같은 좁은 공간에 적층형으로 쌓을 수도 있게 됐다.

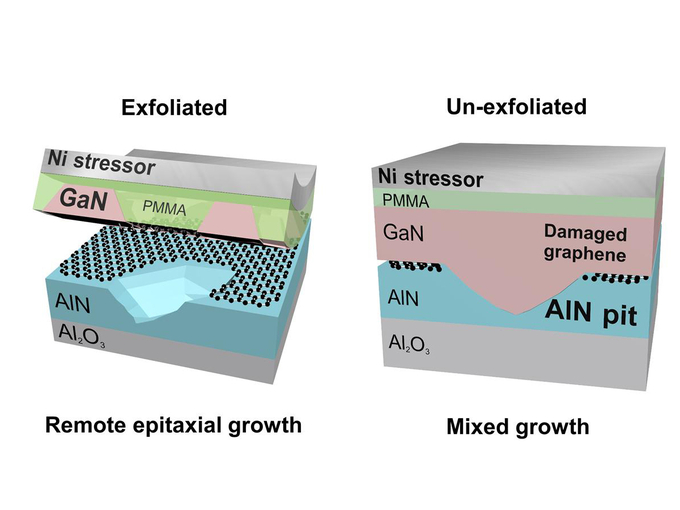

연구팀은 질화알루미늄 표면에 나노 크기의 흠집이 있을 경우 그래핀 막이 손상돼 질화갈륨 반도체를 웨이퍼에서 떼어낼 수 없다는 박리 불가 메커니즘도 규명했다.
이전까지는 원격 에피택시 기술을 모방해 반도체 물질을 복사만 하고 박리 여부를 밝히지 않은 연구가 종종 있었으나, 이번 연구로 원격 에피택시 기술에서는 박리 여부가 필수적인 조건이라는 점이 처음으로 명확히 제시됐다.
이동선 교수는 “이번 연구성과로 박리까지 가능한‘질화갈륨 원격 에피택시’ 기술을 구현하는 방법과 필수 조건을 제시할 수 있었다”며 “MIT와의 지속적인 연구 교류를 통해 원격 에피택시 기술과 같은 반도체 초격차 기술을 개발하겠다”라고 말했다.
이 교수는 2019년부터 MIT 김지환 교수와 공동연구를 지속하며 세계 시장을 선점할 차세대 반도체 기술 확보에 박차를 가하고 있다.
이번 연구성과는 재료과학‧화학 분야의 국제학술지인 ‘ACS Nano’에 6월 6일 게재됐다.
